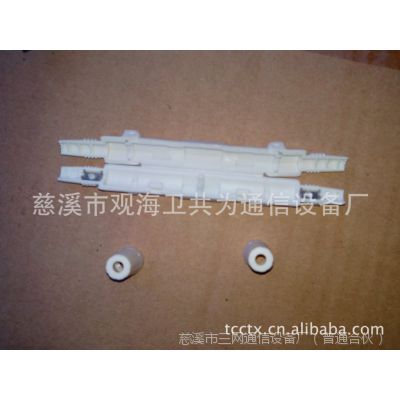

一种通用型FTTH引入光缆接续保护器，它解决引入光缆光信号接续及引入光缆受损断裂后的再次接续，壳体内可放置并保护光纤冷接子或光纤热熔后的热缩套管及光缆开剥后的裸露部份，同时通过机械结构中常见的螺纹结构具有旋紧以及自锁功能，将光纤的加强芯芳纶进行锁紧，并通过两端的锥形结构同步将引入光缆的护套进行锁紧，共同实现将引入光缆锁紧。抗拉可达到100N，且操作方便，无需配备装制工具。

共为通信FTTH光纤入户布线作为国内开发FTTX光纤室内布线管理系统的先锋，我公司为客户提供一套完整的FTTX光纤布线管理方案，利用工程塑料型材特性和专业过渡圆弧，使光纤在自然状态下铺设在槽道中，盖上槽盖，能更加安全地保护光纤在微小弯曲、挤压、拉伸受力中引起的损耗。在布线过程中无论在何处需要改变走线方向，都可以通过相应的专业接头来改变其路径的方向，走线槽道整体设计，布局合理，外形统一，美观整齐。适用于各种客户端布线环境下的防护。

施工步骤

• 选择线槽布放路由。为了不影响美观，应尽量沿地脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。

• 选择线槽安装方式（双面胶粘贴方式或螺钉固定方式）。

• 在采用双面胶粘贴方式时，应用布擦拭线槽布放路由上的墙面，使墙面上没有灰尘和垃圾，然后将双面胶帖在线槽及其配件上，并粘贴固定在墙面上。

• 在采用螺钉固定方式时，应根据线槽及其配件上标注的螺钉固定位置，将线槽及其配件固定在墙面上，一般1米线槽需用3个螺钉进行固定。

• 根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。

• 把蝶形引入光缆布放入线槽，关闭线槽时应注意不要把光缆夹在底槽上。

• 确认线槽盖严实后，用布擦去作业时留下的污垢。

TCC共为通讯制造光纤布线

FTTH光纤入户综合布线说明

 ．阳角： 直线槽在外侧直角转弯处作折弯转角连接使用。 共2件 （阻燃ABS合金料）
．阴角： 直线槽在内侧直角转弯处作折弯转角连接使用。 共2件（阻燃ABS合金料）

．弯角： 直线槽在平面转弯处作转角使用。 共2件（阻燃ABS合金料）
．封洞线槽： 直线槽方式敷设蝶形引入光缆时，在光缆穿越墙洞处保护光缆使用。  共3件（阻燃ABS合金料）

．线条（直线槽） ：采用线槽方式直线路由敷设蝶形引入光缆时使用， 保护固定光缆。  10000*12*8mm 上下2组合（阻燃PVC料）

．线槽软管： 线槽在跨越电力线或在墙面弯曲、凹凸处使用. 共1件（PBC料）
．收尾软管： 在线槽末端处使用，起保护光缆的作用。 共1件（阻燃ABS合金料）

．套管（连接片）： 直线槽与线槽软管连接处使用。 1件（阻燃ABS合金料）

．阴角： 直线槽在内侧直角转弯处作折弯转角连接使用。1件（阻燃ABS合金料）
．过墙套管(小)：蝶形引入光缆布线时穿越墙洞时的美观与光缆保护使用。 1件（阻燃ABS合金料）

．过墙套管（大）：蝶形引入光缆布线时穿越墙洞时的美观与光缆保护使用。 1件（阻燃ABS合金料）

．波纹管： Φ25mm，50米或100米一卷 用于楼道光分箱到用户间光缆布线使用，保护引入光缆。（PVC阻燃）

．螺钉扣： 塑料夹扣，在户外采用螺丝钉固方式敷设自承式蝶形引入光缆。11g （PPO阻燃塑料）

．卡钉扣： 含门字钉 塑料夹扣，在户内采用直接敲击的钉固方式敷设蝶形引入光缆。 2件 6g（塑件.不锈钢件）

．波纹管管卡： Φ25mm    Φ20mm     Φ30mm用于光纤布线中波纹管的固定。（PVC阻燃）

．波纹管双通：用于波纹管与预留盒，过路盒接口处的连接。（阻燃ABS）
．纵包管：用于皮线光缆的包扎保护。

．理线圈： 用于电杆上蝶形引入光缆的垂直走线。 (不锈钢丝)
．光缆固定槽： 用于线槽内蝶形引入光缆的固定。 1件（合金料，耐高温）

．S型固定件：用于绑扎自承式引入光缆吊线，并将光缆拉挂在支撑器件上。 （不锈钢丝，阻燃ABS塑件组成）
．C型拉钩： 利用螺丝安装在建筑物的外墙，与S型固定件连接固定光缆。 （ 常规冷镀锌 热镀锌 镀铬 镀镍及不锈钢）
．夹板拉钩： 紧固在钢绞线上，与S固定件连接固定光缆。（ 常规冷镀锌 热镀锌 镀铬 镀镍及不锈钢）
．抱箍拉钩： 采用螺丝紧箍安装在电杆上，与S固定件连接固定光缆。（ 常规冷镀锌 热镀锌 镀铬 镀镍及不锈钢）
．环型拉钩：采用自攻式螺丝端头，用于将S固定件拉挂固定在木质材料上的器件。（ 常规冷镀锌 热镀锌 镀铬 镀镍及不锈钢）

．紧箍拉钩： 利用紧箍钢带安装于电线杆上，与S固定件连接固定光缆。（ 常规冷镀锌 热镀锌 镀铬 镀镍及不锈钢）

．紧箍钢带：在电杆上固定挂杆设备、各类器件的钢带。也叫阶梯型不锈钢扎带 是依靠不锈钢带上的孔及扎带自带卡头来进行紧固，不锈钢材质，主要要求有***、防腐蚀、紫外线、高拉力、适用于露、潮湿、高温等环境 。规格：130mm---24mm。（304 316两种材质）

．预留盒：用于FTTH进户皮线光缆的储存，便于再次施工，可盘纤15-20M。外形尺寸：100*100*45mm  120*120*60mm  100*100*40mm
．过路合： 用于波纹管分支处或管内蝶形引入光缆引出处使用。 100*100*60mm

.光纤面板（86盒）：用以固定模块，保护信息出口处的线缆，起到了类似屏风的作用。（阻燃ABS合金料）86*86mm）

FTTH（Fiber To The Home 光纤到户）的全面部署已成为全球光通信产业发展的主要趋势之一，而10G PON（EPON/GPON）自然而然地***关注的焦点。就国内而言，随着三网融合试点的正式启动和宽带业务市场竞争的不断加剧，运营商大规模部署10G PON的动力越来越强大。
